JSB 무소음 유형 / S 시리즈

안쪽, 바깥쪽
  • 브레이커 양쪽 끝에 우레탄 및 MIC 플레이트를 적용하여 진동 흡수 및 소음 감소
  • 프레임 내부의 MIC 플레이트 및 우레탄으로 흔들림 억제
  • 프레임 벤딩으로 균열 제거 및 설계 개선
무소음 유형 설명
• SSL = 무소음 스키드 로더
내부 유형(유압 및 고가스)
소형 범위 중간 범위

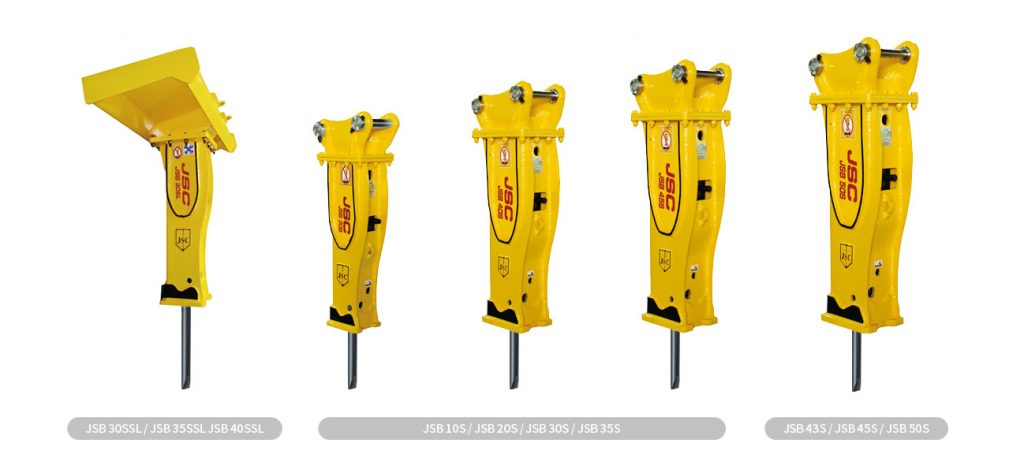

JSB10S JSB20S JSB30S JSB30SSL JSB35S JSB40S JSB43S JSB45S JSB50S JSB60S JSB70S
장비 선택 ton 0.8~2.5 1.2~3.0 2.5~4.5 2.5~4.5 3.0~5.5 4.0~7.0 6~9 7~14 11~16 15~18 18~21
lb 1763~5511 2645~6613 5511~9920 5511~9920 6613~12125 9920~15432 13227~19841 15432~30864 24250~35274 33069~39683 39683~46297
작동 중량 kg 102 126 152 180 224 295 375 571 861 1296 1500
lb 225 278 335 397 494 650 827 1259 1898 2857 3306
본체 중량 kg 53 65 86 86 122 151 210 280 471 652 754
lb 107 131 174 174 246 305 424 566 951 1317 1523
높이 (도구 포함) mm 1135 1262 1342 1300 1472 1600 1860 2101 2326 2604 2691
inch 45 50 53 52 58 63 73 83 92 103 1106
필요한 오일 / 유량 범위 l/min 15~25 20~30 25~50 25~50 30~60 40~70 50~90 60~100 80~110 90~120 100~150
gal/min 4~8 5~10.5 6.5~13 6.5~13 8~16 10.5~18.5 13~24 16~16.5 21~29 24~32 27~40
작동 압력 bar 90~120 90~120 90~120 90~120 100~130 110~140 120~150 130~160 150~170 150~170 160~180
psi 1280~1707 1280~1707 1280~1707 1280~1707 1422~1849 1565~1991 1707~2134 1849~2276 2134~2418 2134~2418 2276~2560
충격률 bpm 800~1400 700~1200 600~1100 600~1100 500~1000 500~900 400~800 400~800 350~700 350~650 350~600
로드/치즐 mm 40 45 53 53 60 68 75 85 100 125 135
inch 1.57 1.811 2.087 2.087 2.362 2.677 2.953 3.346 3.937 4.921 5.315
호스 직경 mm ø12 ø12 ø12 ø12 ø12 ø12 ø12 ø19 ø19 ø25 ø25
inch 1/2 1/2 1/2 1/2 1/2 1/2 1/2 3/4 3/4 1 1
충격 에너지 등급 kg.m 21 30 33 33 56 70 92 133 214 296 363
joule 203 290 320 320 550 690 900 1300 2100 2900 3555
ft.lb 150 214 236 236 406 509 664 959 1549 2139 2622
백 헤드 가스 압력 bar(psi) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232)

※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.



무소음 유형 설명 내부 유형(유압 및 고가스) 외부 유형
대형 범위 중간 중 범위

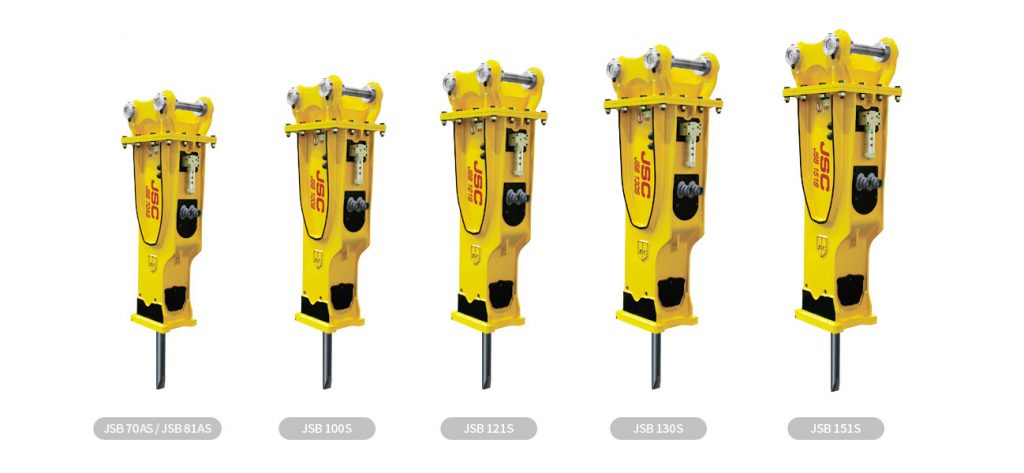

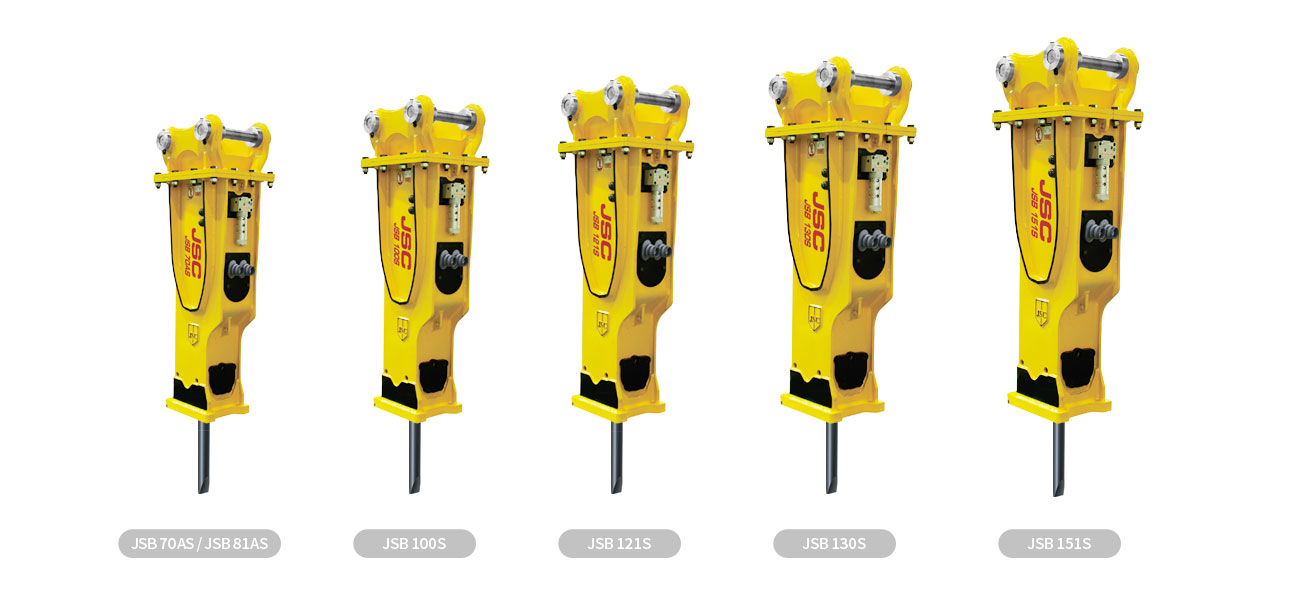

JSB81S JSB100S JSB121S JSB130S JSB151S JSB20GS JSB30GS JSB40GS
장비 선택 ton 18~26 25~30 28~35 30~40 40~55 18~22 27~30 35~45
lb 39683~57320 55115~66138 61729~77161 66138~88185 88185~121154 39683~48501 59524~66138 77161~99208
작동 중량
(마운트 캡과 로드 포함)
kg 1825 2071 2635 2850 3990 1840 2540 3110
lb 4023 4565 5809 6283 8796 4056 5600 6834
본체 중량 kg 911 1072 1283 1443 1924 750 950 1400
lb 1840 2165 2592 2915 3886 1515 1919 2828
높이 (도구 포함) mm 2828 3055 3255 3395 3709 2327 2500 2950
inch 111 120 128 134 146 93 100 118
필요한 오일 / 유량 범위 l/min 120~180 150~210 180~240 200~260 210~290 130~150 150~190 190~250
gal/min 32~48 40~56 48~63 51~69 55~77 34~40 40~77 77~65
작동 압력 bar 160~180 160~180 160~180 160~180 160~180 160~180 160~180 160~180
psi 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560
충격률 bpm 350~500 300~450 300~450 250~400 200~350 400~800 350~750 250~500
로드/치즐 mm 140 150 155 155 175 135 150 160
inch 5.511 5.905 6.102 6.102 6.889 5.315 5.905 32
호스 직경 mm 25 25 32 32 ø32 25 25
inch 1 1 1  1/4 1  1/4 1  1/4 1 1 11/4
충격 에너지 등급 kg.m 429 531 663 918 1224 366 714 1010
joule 4200 5200 6500 9000 12000 3588 7000 9900
ft.lb 3098 3836 4794 6638 8851 2647 5163 7302
b/헤드 가스 압력 bar(psi) 16(232) 16(232) 16(232) 16(232) 16(232) 6(87) 6(87) 6(87)

※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.
