JSB SIDE TYPE / D SERIES

안쪽, 바깥쪽
  • 버킷 클림프와 동일한 소형이므로 편리하게 이동
  • 단일 본체 프레임으로 굴삭기에 빠르고 간단하게 설치
  • 본체를 덮지 않아 빠르게 정비
측면 유형 설명
• “d” = 측면
• “bl” = 백호 로더
내부 유형(유압 및 고가스)
소형 범위 중간 범위

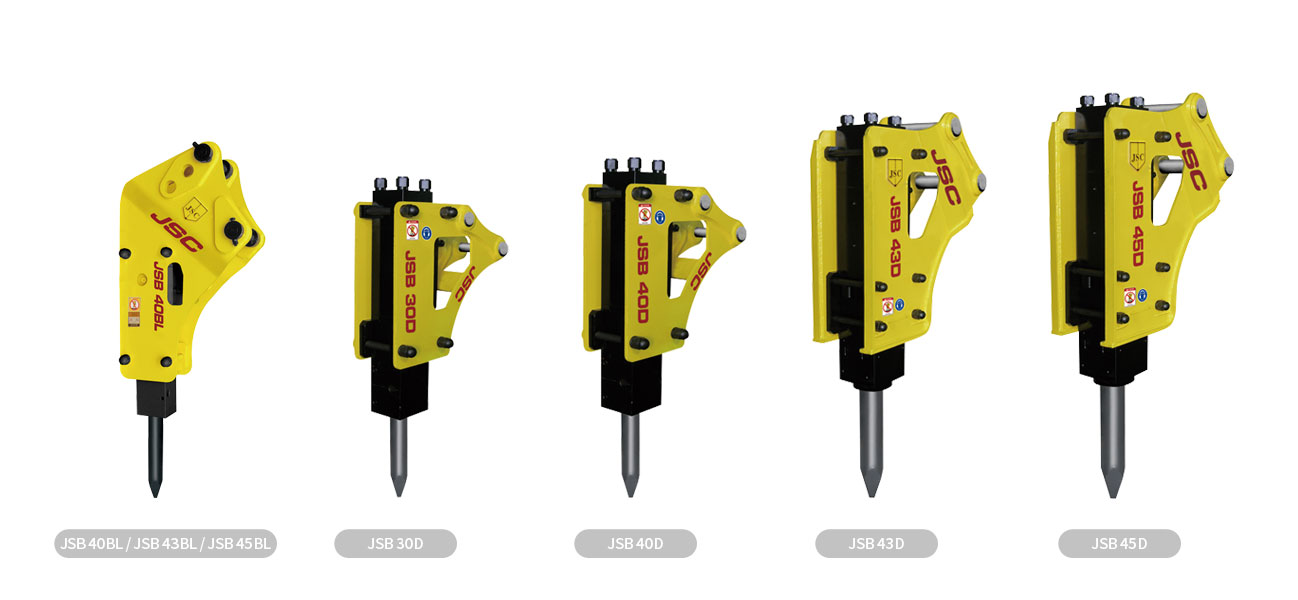

JSB10D JSB20D JSB30D JSB35D JSB40D JSB40BL JSB43D JSB43BL JSB45D JSB45BL JSB50D JSB60D JSB70AD
장비 선택 ton 0.8~2.5 1.2~3.0 2.5~4.5 3.0~5.5 4.0~7.0 4.0~7.0 4.0~7.0 6~9 7~14 11~16 15~18 18~21 18~21
lb 1763~5511 2645~6613 5511~9920 6613~12125 9920~15432 13227~19841 9920~15432 13227~19841 15432~30864 24250~35274 33069~39683 39683~46297 39683~46297
작동 중량 kg 72 92 120 220 250 270 380 400 510 550 765 1255 1350
lb 141 186 242 444 505 545 768 808 1030 1111 1545 2535 2727
본체 중량 kg 53 65 86 122 151 151 210 210 280 280 471 652 754
lb 107 131 174 246 305 305 424 424 566 566 951 1317 1523
높이 도구 포함) mm 947 1000 1170 1238 1347 1347 1518 1518 1737 1737 1994 2007 2200
inch 37 39 46 49 53 53 60 60 68 68 79 79 87
필요한 오일 / 유량 범위 l/min 15~25 20~30 25~50 30~60 40~70 40~70 50~90 50~90 60~100 60~110 80~110 90~120 100~150
gal/min 4~8 5~10.5 6.5~13 8~16 8~16 10.5~18.5 13~24 13~24 16~16.5 16~16.5 21~29 24~32 27~40
작동 압력 bar 90~120 90~120 90~120 100~130 110~140 110~140 120~150 120~150 130~160 150~170 150~170 150~170 160~180
psi 1280~1707 1280~1707 1280~1707 1422~1849 1565~1991 1565~1991 1565~1991 1707~2134 1849~2276 2134~2418 2134~2418 2276~2560 2276~2560
충격률 bpm 800~1400 700~1200 600~1100 600~1100 500~1000 500~1000 500~900 400~800 400~800 350~700 350~650 350~600 350~600
로드/치즐 mm 40 45 53 60 68 68 75 75 85 85 100 125 135
inch 1.57 1.811 2.087 2.087 2.362 2.362 2.953 2.953 3.346 3.346 3.937 4.921 5.315
호스 직경 mm ø12 ø12 ø12 ø12 ø12 ø12 ø12 ø12 ø19 ø19 ø25 ø25 ø25
inch 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 3/4 3/4 1 1 1
충격 에너지 등급 kg.m 21 30 33 56 70 70 92 92 133 133 214 296 363
joule 203 290 320 550 690 390 900 900 1300 1300 2100 2900 3550
ft.lb 150 214 236 406 509 509 664 664 959 959 1549 2139 2622
백 헤드 가스 압력 bar(psi) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232) 16(232)

※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.

측면 유형 설명
• “d” = 측면
• “bl” = 백호 로더
내부 유형(유압 및 고가스) 외부 유형
대형 범위 중간 중 범위

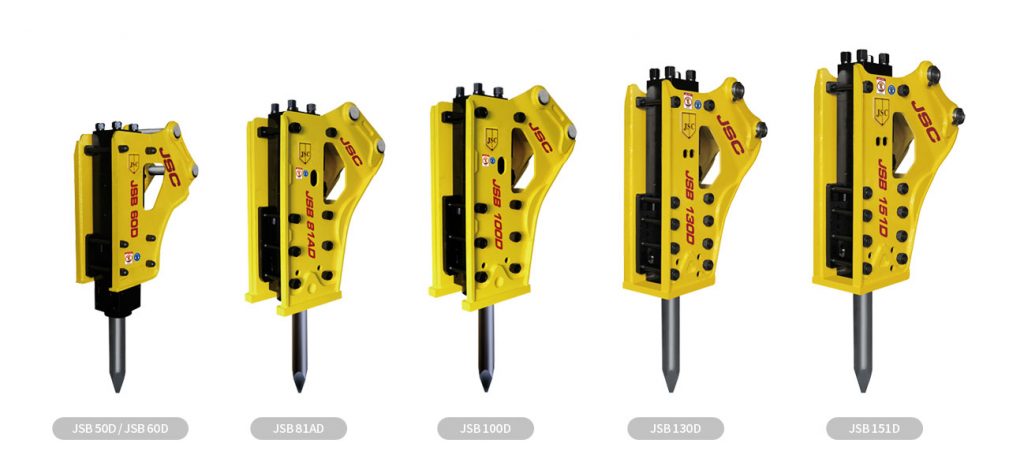

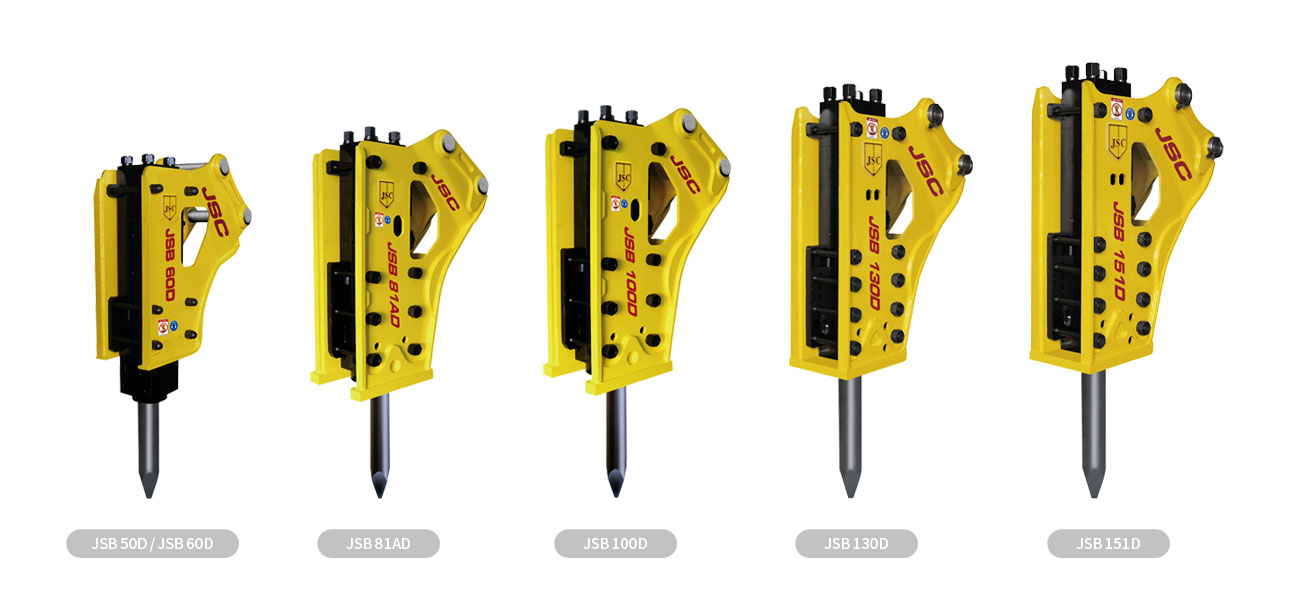

JSB81AD JSB100D JSB121D JSB130D JSB151D JSB20GD JSB30GD JSB40GD
장비 선택 ton 18~26 25~30 28~35 30~40 40~55 18~22 27~30 35~45
lb 39683~57320 55115~66138 61729~77161 66138~88185 88185~121154 39683~48501 59524~66138 77161~99208
작동 중량
(마운트 캡과 로드 포함)
kg 1770 2114 2440 2501 3788 1800 2530 2900
lb 3916 4270 4929 5052 7652 3636 5111 5858
본체 중량 kg 911 1072 1283 1443 1924 750 950 1400
lb 1840 2165 2592 2915 3886 1515 1919 2828
높이 도구 포함) mm 2828 3055 3255 3395 3709 2327 2500 2950
inch 111 120 128 134 146 93 100 118
필요한 오일 / 유량 범위 l/min 120~180 150~210 180~240 200~260 210~290 130~150 150~190 190~250
gal/min 32~48 40~56 48~63 51~69 55~77 34~40 40~77 77~65
작동 압력 bar 160~180 160~180 160~180 160~180 160~180 160~180 160~180 160~180
psi 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560 2276~2560
충격률 bpm 350~500 300~450 300~450 250~400 200~350 400~800 350~750 250~500
로드/치즐 mm 140 150 155 155 175 135 150 160
inch 5.511 5.905 6.102 6.102 6.889 5.315 5.905 6.299
호스 직경 mm ø25 ø25 ø32 ø32 ø32 ø25 ø25 ø32
inch 1 1 1  1/4 1  1/4 1  1/4 1 1 1 1/4
충격 에너지 등급 kg.m 429 531 663 918 1224 366 714 1010
joule 4200 5200 6500 9000 12000 3588 7000 9900
ft.lb 3098 3836 4794 6638 8851 2647 5163 7302
b/헤드 가스 압력 bar(psi) 16(232) 16(232) 16(232) 16(232) 16(232) 6(87) 6(87) 6(87)

※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.
