JSB 상단 유형 / T 시리즈
JSB TOP TYPE / T SERIES
안쪽, 바깥쪽
- 본체를 덮지 않아 정비 용이
- 저렴한 비용으로 효율적인 유지 보수
- 충격 블로우 및 가스 주입의 간단한 조정
상단 유형 설명 • “T” = 상단 • “TSL” = 상단 스키드 로더 |
내부 유형(유압 및 고가스) | |||||||||||
소형 범위 | 중간 범위 | |||||||||||

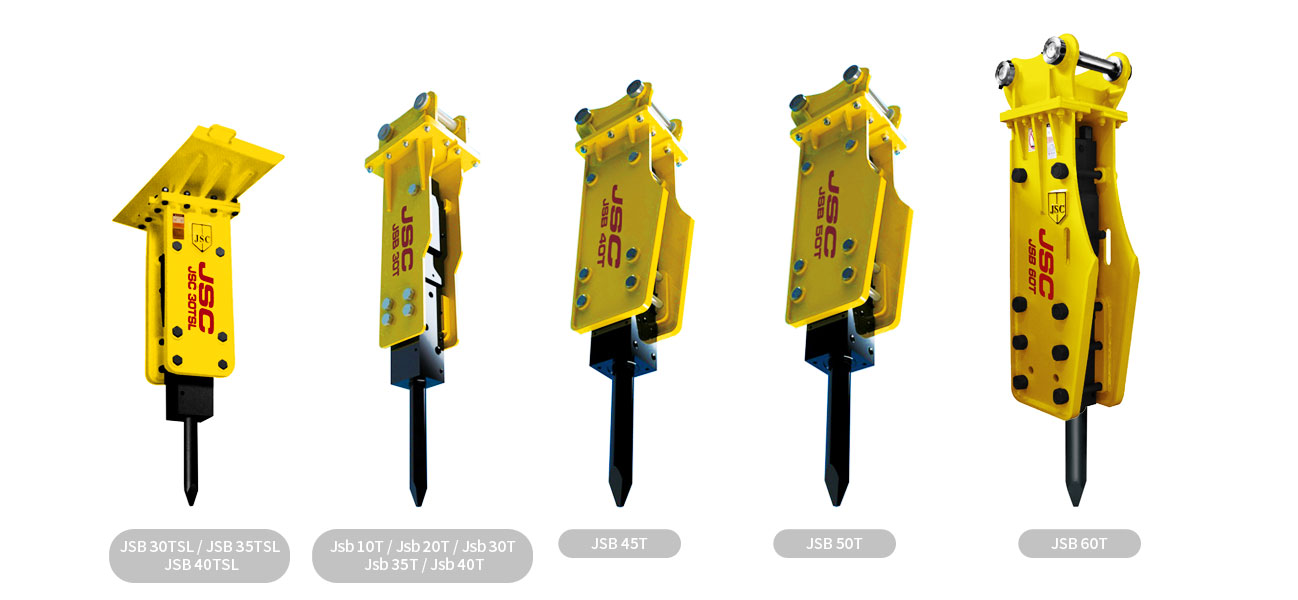

JSB10T | JSB20T | JSB30T | JSB30TSL | JSB35T | JSB40T | JSB43T | JSB45T | JSB50T | JSB60T | JSB70AT | ||
장비 선택 | ton | 0.8~2.5 | 1.2~3.0 | 2.5~4.5 | 2.5~4.5 | 3.0~5.5 | 4.0~7.0 | 6~9 | 7~14 | 11~16 | 15~18 | 18~21 |
lb | 1763~5511 | 2645~6613 | 5511~9920 | 5511~9920 | 6613~12125 | 9920~15432 | 13227~19841 | 15432~30864 | 24250~35274 | 33069~39683 | 39683~46297 | |
작동 중량 | kg | 72 | 92 | 150 | 180 | 250 | 275 | 295 | 500 | 795 | 1250 | 1450 |
lb | 158 | 202 | 330 | 396 | 550 | 605 | 649 | 1100 | 1749 | 2750 | 3190 | |
본체 중량 | kg | 53 | 65 | 86 | 86 | 122 | 151 | 210 | 280 | 471 | 652 | 754 |
lb | 107 | 131 | 174 | 174 | 246 | 305 | 424 | 566 | 951 | 1317 | 1523 | |
높이 (도구 포함) | mm | 1135 | 1262 | 1342 | 1300 | 1472 | 1600 | 1860 | 2101 | 2326 | 2604 | 2691 |
inch | 45 | 50 | 53 | 52 | 58 | 63 | 73 | 83 | 92 | 103 | 1106 | |
필요한 오일 / 유량 범위 | l/min | 15~25 | 20~30 | 25~50 | 25~50 | 30~60 | 40~70 | 50~90 | 60~100 | 80~110 | 90~120 | 100~150 |
gal/min | 4~8 | 5~10.5 | 6.5~13 | 6.5~13 | 8~16 | 10.5~18.5 | 13~24 | 16~16.5 | 21~29 | 24~32 | 27~40 | |
작동 압력 | bar | 90~120 | 90~120 | 90~120 | 90~120 | 100~130 | 110~140 | 120~150 | 130~160 | 150~170 | 150~170 | 160~180 |
psi | 1280~1707 | 1280~1707 | 1280~1707 | 1280~1707 | 1422~1849 | 1565~1991 | 1707~2134 | 1849~2276 | 2134~2418 | 2134~2418 | 2276~2560 | |
충격률 | bpm | 800~1400 | 700~1200 | 600~1100 | 600~1100 | 500~1000 | 500~900 | 400~800 | 400~800 | 350~700 | 350~650 | 350~600 |
로드/치즐 | mm | 40 | 45 | 53 | 53 | 60 | 68 | 75 | 85 | 100 | 125 | 135 |
inch | 1.57 | 1.811 | 2.087 | 2.087 | 2.362 | 2.677 | 2.953 | 3.346 | 3.937 | 4.921 | 5.315 | |
호스 직경 | mm | ø12 | ø12 | ø12 | ø12 | ø12 | ø12 | ø12 | ø19 | ø19 | ø25 | ø25 |
inch | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 1/2 | 3/4 | 3/4 | 1 | 1 | |
충격 에너지 등급 | kg.m | 21 | 30 | 33 | 33 | 56 | 70 | 92 | 133 | 214 | 296 | 363 |
joule | 203 | 290 | 320 | 320 | 550 | 690 | 900 | 1300 | 2100 | 2900 | 3555 | |
ft.lb | 150 | 214 | 236 | 236 | 406 | 509 | 664 | 959 | 1549 | 2139 | 2622 | |
백 헤드 가스 압력 | bar(psi) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) |
※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.
상단 유형 설명 • “T” = 상단 • “TSL” = 상단 스키드 로더 |
내부 유형(유압 및 고가스) | 외부 유형 | |||||||
대형 범위 | 중간 | 중 범위 | |||||||

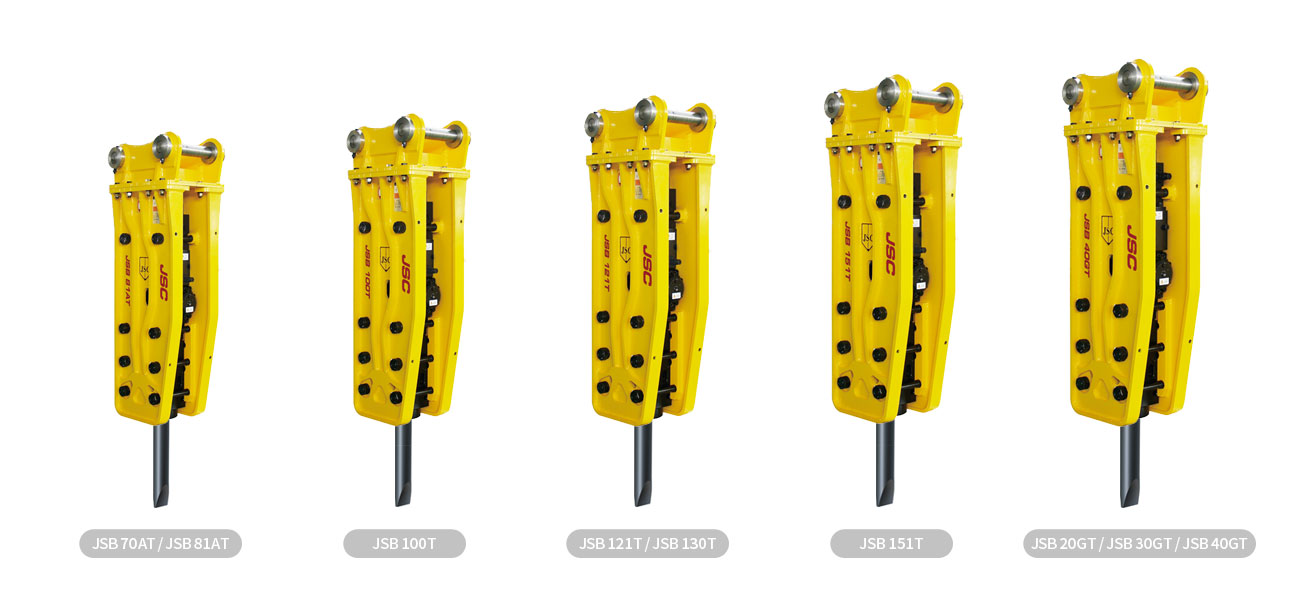

JSB81AT | JSB100T | JSB121T | JSB130T | JSB151T | JSB20GT | JSB30GT | JSB40GT | ||
장비 선택 | ton | 18~26 | 25~30 | 28~35 | 30~40 | 40~55 | 18~22 | 27~30 | 35~45 |
lb | 39683~57320 | 55115~66138 | 61729~77161 | 66138~88185 | 88185~121154 | 39683~48501 | 59524~66138 | 77161~99208 | |
작동 중량 (마운트 캡과 로드 포함) |
kg | 1780 | 2100 | 2700 | 2995 | 4110 | 1740 | 2420 | 3020 |
lb | 3916 | 4620 | 5940 | 6589 | 9020 | 3828 | 5324 | 6644 | |
본체 중량 | kg | 911 | 1072 | 1283 | 1443 | 1924 | 750 | 950 | 1400 |
lb | 1840 | 2165 | 2592 | 2915 | 3886 | 1515 | 1919 | 2828 | |
높이 (도구 포함) | mm | 2828 | 3055 | 3255 | 3395 | 3709 | 2327 | 2500 | 2950 |
inch | 111 | 120 | 128 | 134 | 146 | 93 | 100 | 118 | |
필요한 오일 / 유량 범위 | l/min | 120~180 | 150~210 | 180~240 | 200~260 | 210~290 | 130~150 | 150~190 | 190~250 |
gal/min | 32~48 | 40~56 | 48~63 | 51~69 | 55~77 | 34~40 | 40~77 | 77~65 | |
작동 압력 | bar | 160~180 | 160~180 | 160~180 | 160~180 | 160~180 | 160~180 | 160~180 | 160~180 |
psi | 2276~2560 | 2276~2560 | 2276~2560 | 2276~2560 | 2276~2560 | 2276~2560 | 2276~2560 | 2276~2560 | |
충격률 | bpm | 350~500 | 300~450 | 300~450 | 250~400 | 200~350 | 400~800 | 350~750 | 250~500 |
로드/치즐 | mm | 140 | 150 | 155 | 155 | 175 | 135 | 150 | 160 |
inch | 5.511 | 5.905 | 6.102 | 6.102 | 6.889 | 5.315 | 5.905 | 6.299 | |
호스 직경 | mm | ø25 | ø25 | ø32 | ø32 | ø32 | ø25 | ø25 | ø32 |
inch | 1 | 1 | 1 1/4 | 1 1/4 | 1 1/4 | 1 | 1 | 11/4 | |
충격 에너지 등급 | kg.m | 429 | 531 | 663 | 918 | 1224 | 366 | 714 | 1010 |
joule | 4200 | 5200 | 6500 | 9000 | 12000 | 3588 | 7000 | 9900 | |
ft.lb | 3098 | 3836 | 4794 | 6638 | 8851 | 2647 | 5163 | 7302 | |
b/헤드 가스 압력 | bar(psi) | 16(232) | 16(232) | 16(232) | 16(232) | 16(232) | 6(87) | 6(87) | 6(87) |
※ 규격과 기능은 품질 개선을 위해 사전 통보 없이 변경될 수 있습니다.
